TicMaster LC: passerelle teleinfo modbus

Description :

Le TicMasterLC® est une passerelle de traitement temps réel des signaux téléinformation client (TIC) diffusés par les compteurs électroniques EDF/ERDF. L'entrée TIC dispose d'un coupleur opto-isolé. Ceci permet de s'affranchir de tous les problèmes de mode commun liés aux longueurs de ligne TIC importantes.

Le TicMasterLC® est compatible avec les tous les compteurs Bleu (CBE), et Linky. Il supporte toutes les vitesses de TIC (1200 ou 9600 bauds) aussi bien que les compteurs en injection.

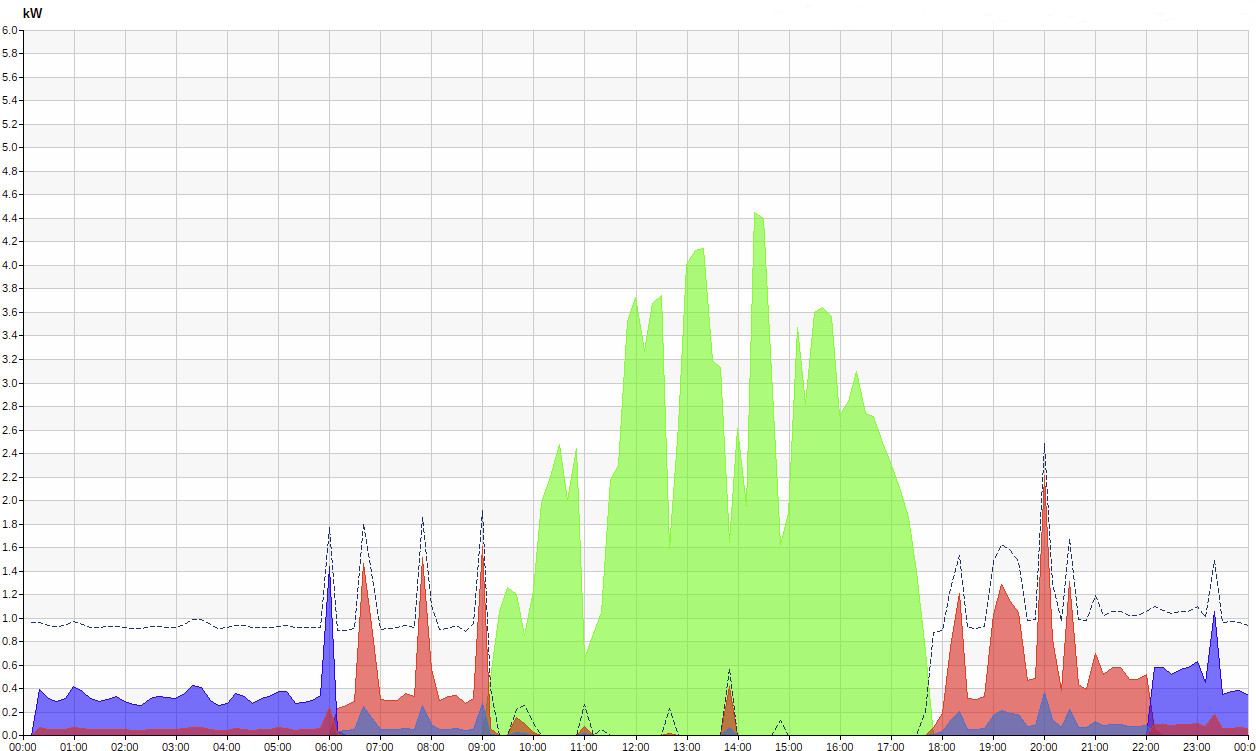

Le firmware est conforme au document normatif ERDF « ERDF-NOI-CPT_0x ». La quasi totalité des « étiquettes » TIC sont décodées et immédiatement disponibles sans qu'aucune configuration ne soit requise. Il est ainsi possible, suivant la souscription, d'accéder aux données, jusqu'à 37 en Bleu, 52 en Linky. Le TicMasterLC® réalise de nombreux traitements pour pallier aux défauts intrinsèques de la TIC et synthétise également des index totaliseurs (toutes tranches tarifaires confondues) et par énergie, donnant un accès immédiat aux courbes de charge.

Les valeurs lues sont mises à la disposition d’un système maitre au format modbus/jbus RTU (automate, supervision GTB/GTC, datalogger, …).

Le TicMasterLC® est livré prêt à l’utilisation. Hormis l’ajustement de son adresse modbus/jbus; aucune configuration n’est requise pour son fonctionnement. La configuration de la voie TIC (vitesse et mode) et la construction de la table modbus sont automatiques. Aucun logiciel ni matériel dédié n’est nécessaire. Dès qu’il est alimenté, connecté au compteurs et au bus, il ne reste plus qu’à consulter le fichier XLS indiquant à quelle adresse trouver quelle grandeur pour le compteur concerné. La table modbus est rigoureusement identique d'une installation à l'autre, permettant la réutilisation de la configuration de la supervision.

Pour les applications demandant une haute fiabilité, des fonctions de supervision et d’alarme sont activables.

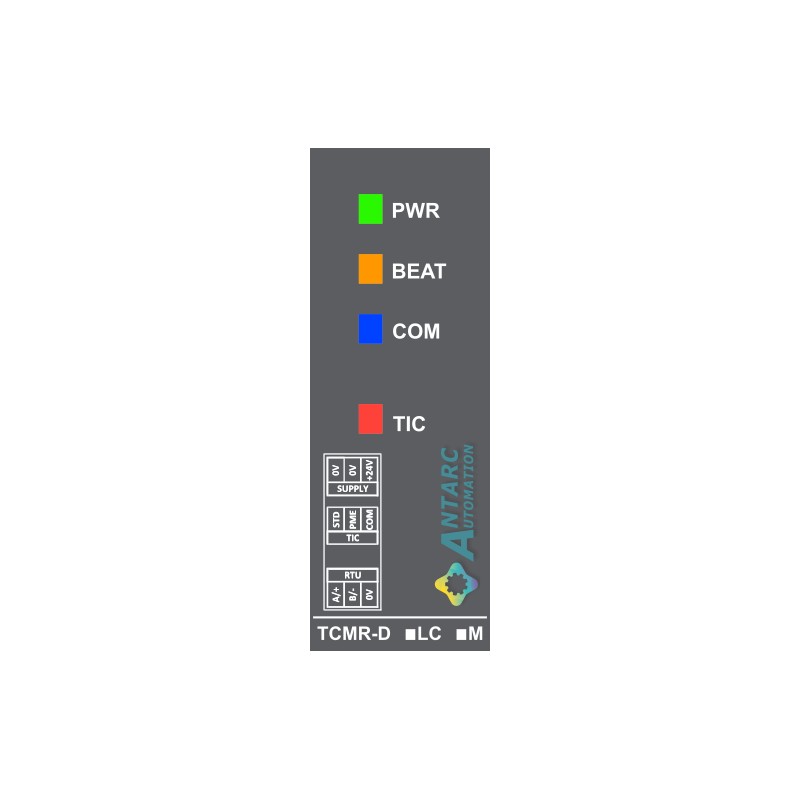

Le TicMasterLC® est équipé de plusieurs voyants led à la signification et au comportement clairs et précis. Ils permettent une mise en service rapide, sure et efficace. Des fonctions de monitoring de la voie TIC sont également accessibles via modbus. Elles donnent accès au suivi du bon fonctionnement ou au diagnostic à distance de la voie TIC.

Le fonctionnement et l'utilisation de tous les TicMasters® sont parfaitement identiques quelque soit le nombre d'entrée TIC. Le passage d’un modèle à l’autre se fait dans la plus totale transparence.

Le TicMasterLC® est le matériel idéal pour répondre aux obligations du Décret Tertiaire.

Avantages :

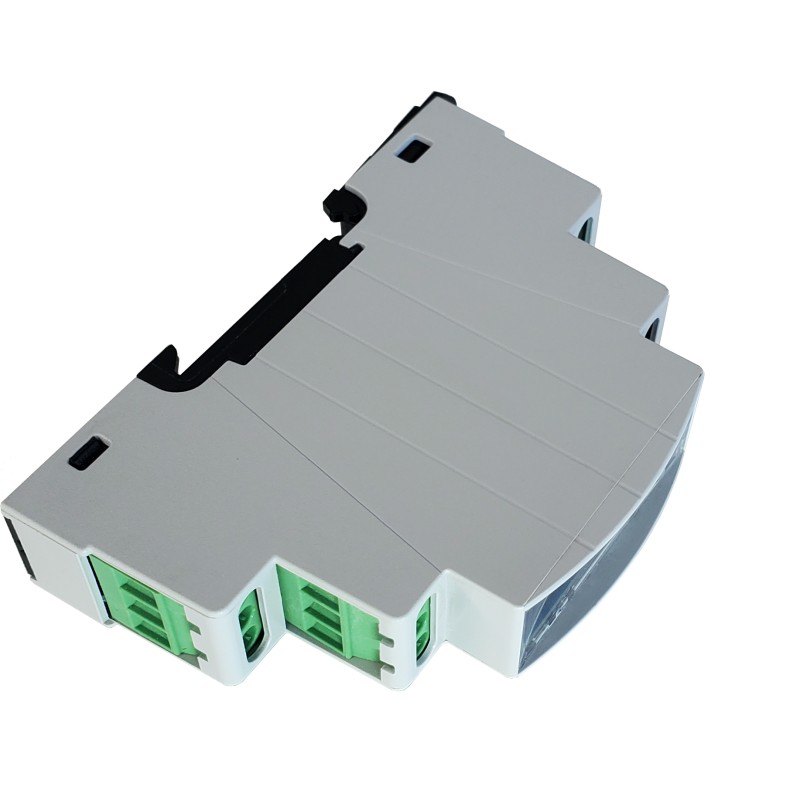

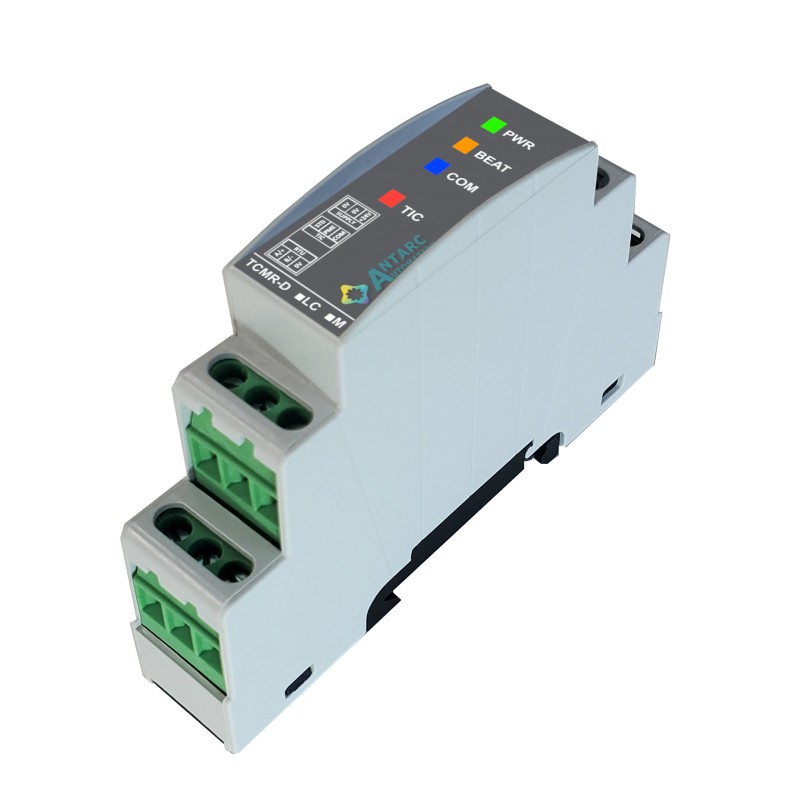

• Boitier modulaire DIN, 1 unique emplacement compatible avec les tableaux domestiques
• Compatible avec tous les compteurs à sortie téléinfo : BLEU, LINKY, mode Historique ou standard, TIC 1200 ou 9600
• Configuration totalement automatique
• Diagnostique complet via 4 LEDs
• Collecte de 100% des informations TIC
• Accès aux 8 relais virtuels du Linky
• Génération d'un index total
• Compatible avec tout maitre modbus/jbus RTU
• Alimentation 10-30VDC

Informations techniques :

Liste non exhaustive de compteurs supportés :

• Compteurs bleus électroniques (CBE / CBEMM / CBETM – Mono/Tri) : Landis&Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (suivant FW) /, Sagem S10C2, U3C2, C1000, C2000 / C2000-4, ...
• Compteurs LINKY : mono et triphasés

Bus :

• Bus …………………………………………………………………………………  RS485 sur paire torsadée
• Vitesse ……………………………………………………………… 1200, 2400, 9600, 19200, 56700 bauds
• Parité ……………………………………………………………………………………… sans / paire / impaire
• Protocole …………………………………………………………………………………………modbus / Jbus
• Fonctions supportées ………………………………………………………………………………… 3, 6 et 16
• Longueur de groupement ………………………………………………………………………… 30 registres

Alimentation électrique :

• Tension …………………………………………………………………………………………………  10-30VDC
• Consommation ………………………………………………………………  0,25W - 10mA (typ.) @ 24V DC

Raccordements :

• Alimentation, bus, TIC ……………………………………………………………… Borniers à vis pas de 5.0

Géométrie :

• Dimensions  ………………………………………………………………………  18 (L) x 98 (h) x  62 (P) mm
• Poids …………………………………………………………………………………………………………… 55g
• Fixation ………………………………………………………………………………… Sur rail DIN symétrique
• Position de fonctionnement ………………………………………………………………………… indifférente

Ambiance :

• Température de fonctionnement …………………………………………………………………… -20°C - 80°C
• Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
