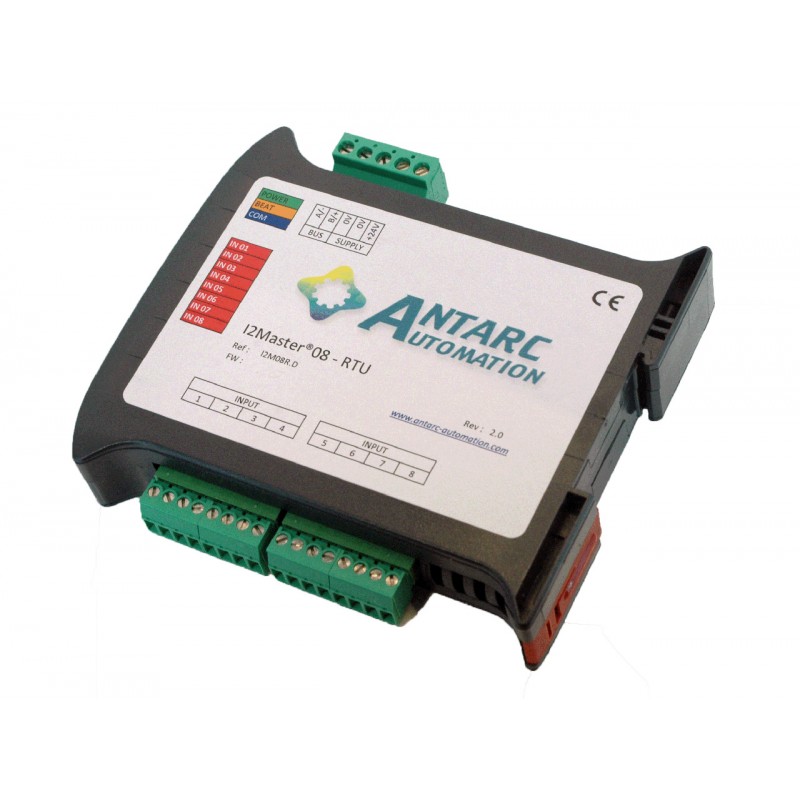

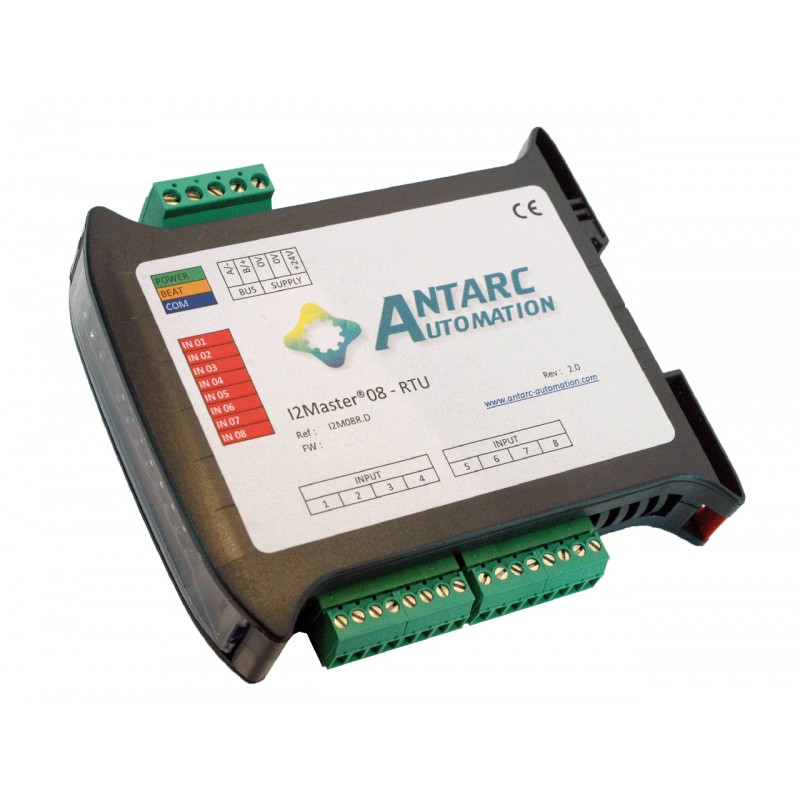

I²Master : module de comptage impulsionnel 8 voies

Description :

L'I²Master® est un module d'acquisition logique et de comptage. Il dispose de 8 entrées TOR. Chaque entrée est individuellement opto-isolée des autres. Le niveau d'entrée logique haut est à large plage. Chaque entrée peut indifféremment être utilisée en TOR, en comptage d'impulsion ou bien les deux à la fois. Il est possible de configurer individuellement la mémorisation de chaque index afin de les préserver lors des coupures d'alimentation.

De par sa conception, l'I²Master® est parfaitement adapté à la collecte d'information sur les baies de télécomptage ERDF dans les TGBT de batiments tertiaires.

Les informations sont mises à la disposition d’un système maitre au format modbus/jbus RTU ou TCP. Ce peut être un automate, une supervision GTB/GTC, un datalogger ou un système de télérelève des consommations.

L'I²Master® est livré prêt à l’utilisation. Mise à part l’ajustement de son adresse modbus/jbus ou IP, aucune configuration n’est requise pour son fonctionnement. La configuration "fine" des voies est réalisée directement via l'interface modbus. Aucun logiciel ni matériel dédié n’est nécessaire.

Pour les applications demandant une haute fiabilité, des fonctions de supervision (watchdog hardware ou sur absence de communication modbus) sont activables (via modbus).

L'I²Master® est équipé de multiples voyants lumineux à la signification et au comportement clair et précis. Ils permettent une mise en service rapide, sure et efficace.

Champs d´application :

• Acquisition de signaux TOR en conditions normales à difficiles ou hétérogènes.
• Comptage impulsionnel multivoie.
• Comptabilisation énergétique sur baies de télécomptage ERDF.

Informations techniques :

Nombre de voies d'entrée TOR : 8

Entrées :

• Isolation individuelle 2kV.
• Niveau logique haut : entre 7V et 24V.
• Comptage : 64 bits.
• Fréquence de comptage maximum : 10 Hz.
• Temps de maintient état haut ajustable de 10 à 250 ms.
• Sauvegarde de chaque index à la mise hors tension configurable individuellement.
• RAZ individuel de chaque index via l'interface modbus.
• Visualisation du niveau logique de chacune des entrées par led en face avant.

Bus :

• Bus ………………………………………………………………………………… RS485 sur paire torsadée
• Vitesse ……………………………………………………………… 1200, 2400, 4800, 9600, 19200 bauds
• Parité ……………………………………………………………………………………… sans / paire / impaire

ou

• Bus ………………………………………………………………………  Ethernet sur double paire torsadée
• Vitesse …………………………………………………………………………………………… 10 / 100M bps

• Protocole …………………………………………………………………………………………modbus / Jbus
• Fonctions supportées ………………………………………………………………………………… 3, 6 et 16
• Longueur de groupement ………………………………………………………………………… 16 registres

Alimentation électrique :

• Tension ………………………………………………………………………………………….… 10 à 30V DC
• Consommation ………………………………………………………………… 0,12W - 5mA (typ.) @ 24V DC

Raccordements :

• Alimentation et bus …………………………………… Connecteur débrochable Phoenix MSTB pas 5.08
• Entrées TOR ………..……………….....................……... Connecteur débrochable Phoenix MCV pas 3.81

Géométrie :

• Dimensions  …………………………………………………………………  22.5 (L) x 101 (h) x  119 (P) mm
• Poids …………………………………………………………………………………………………………… 90g
• Fixation ………………………………………………………………………………… Sur rail DIN symétrique
• Position de fonctionnement ………………………………………………………………………… indifférente

Ambiance :

• Température de fonctionnement …………………………………………………………………… -20°C - 80°C
• Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
